Description

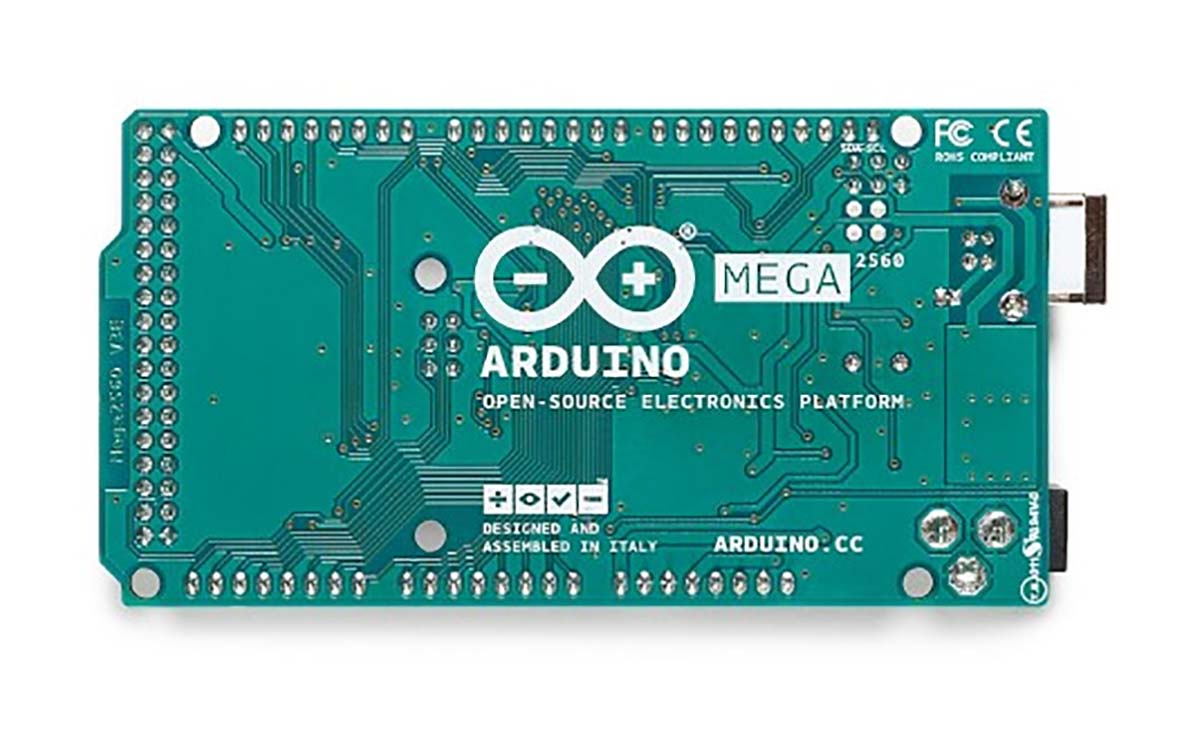

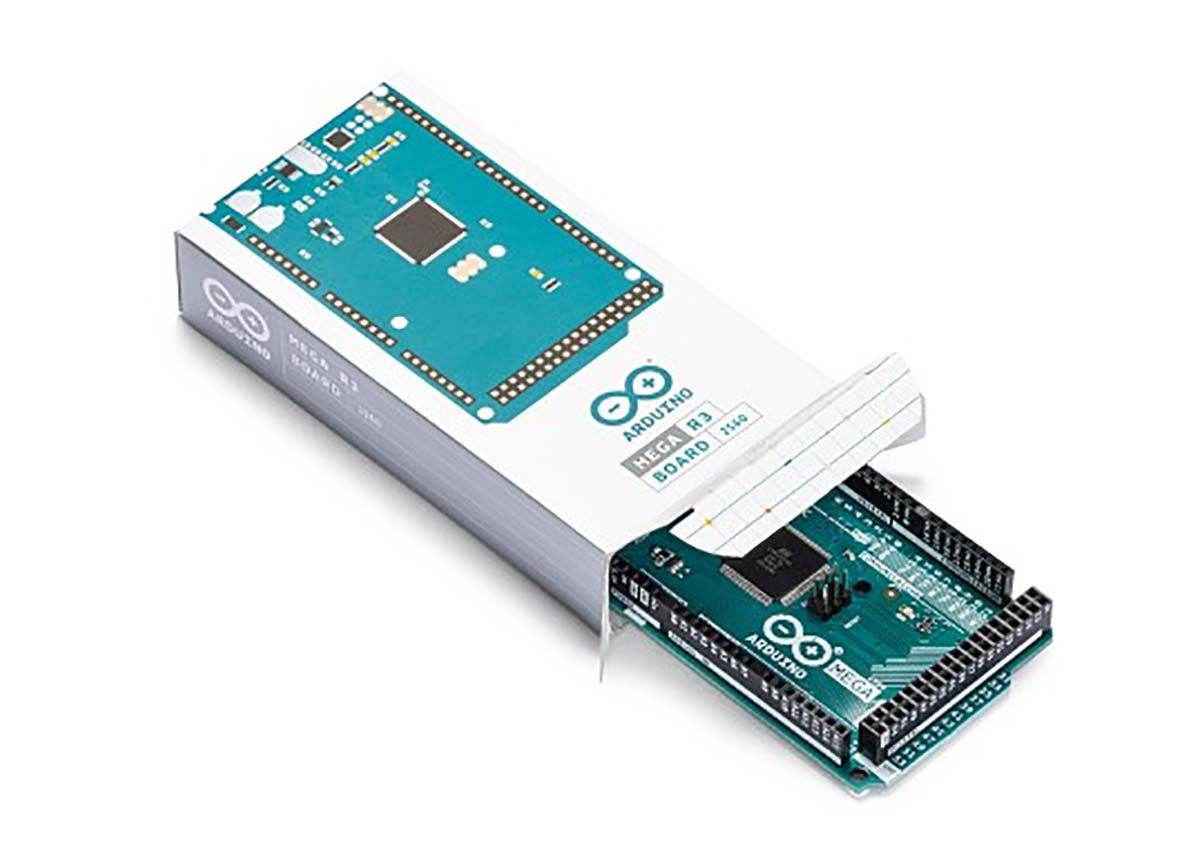

Arduino Mega 2560 Rev3
La carte Arduino Mega 2560 est une carte de développement basée sur le microcontrôleur ATmega2560. La carte Mega est conçue pour prendre en charge des projets plus complexes, comparé à la carte UNO qui convient plus à des débutants. Elle est idéale pour les projets d’impression 3D et robotiques.
La carte Arduino Mega 2560 est une mise à jour de la carte Mega précédente.
La carte Arduino Mega 2560 est une mise à jour de la carte Mega précédente.
Comment est-elle alimentée ?
La carte peut être utilisée en autonome ou connectée à un PC. Il vous suffit de la connecter à un adaptateur c.a./c.c. ou une batterie, ou de la connecter à votre PC par câble USB.
Qu’est-ce qui est intégré de plus ?
Microcontrôleur ATmega2560
54 broches d’E/S numériques (14 peuvent être utilisées comme sorties PWM)
16 x entrées analogiques
4 x UART
Quartz 16 MHz
1 x USB
1 x jack d’alimentation
1 x embase ICSP
1 x touche de réinitialisation
54 broches d’E/S numériques (14 peuvent être utilisées comme sorties PWM)
16 x entrées analogiques
4 x UART
Quartz 16 MHz
1 x USB
1 x jack d’alimentation
1 x embase ICSP
1 x touche de réinitialisation
Tension d’utilisation : 5 V
Mémoire Flash : 256 ko
Mémoire statique : 8 ko
EEPROM : 4 ko
Dimensions : 101,52 x 53,5 mm
Mémoire Flash : 256 ko
Mémoire statique : 8 ko
EEPROM : 4 ko
Dimensions : 101,52 x 53,5 mm
Qu’est-ce qu’Arduino ?
Arduino est une plate-forme électronique open-source composée de matériel et logiciel. Chaque aspect est conçu pour être simple, de sorte que vous puissiez apprendre à coder et à concevoir un projet rapidement et en toute simplicité. Cette plate-forme est conçue pour les étudiants, les programmeurs, concepteurs, les amateurs et les expérimentateurs.
Le logiciel open-source Arduino (IDE) est aussi là pour aider. Il simplifie l’écriture de code et le transfert sur votre carte.
Le logiciel open-source Arduino (IDE) est aussi là pour aider. Il simplifie l’écriture de code et le transfert sur votre carte.
Note
Le câble USB et la batterie ne sont pas inclus.
Carte de développement Arduino Mega
La carte de développement Arduino Mega est une plate-forme de développement à code source libre qui utilise un microcontrôleur AVR ATmega 2560 dans son noyau. Pour commencer, connectez votre carte Mega à un ordinateur à l’aide d’un câble USB.
Caractéristiques et avantages de la carte Arduino Mega
• 54 broches E/S numériques (14 peuvent être utilisées comme sorties PWM)
• 16 entrées analogiques
4 UART
• Oscillateur à quartz 16 MHz
• Alimentation 5 V.
• 256 Ko de mémoire flash
• 8 Ko SRAM
• EEPROM 4 Ko
• Connexion USB
• Fiche jack d’alimentation
• Embase ICSP
• Bouton de réinitialisation
• Sélection automatique de la source d’alimentation
Convient pour une utilisation avec les boucliers Duemilanove ou Diecimila
Dimensions compactes: 102 x 53 mm
Cartes de développement Arduino AVR
Nous disposons chez RS d’une gamme de cartes Arduino qui fonctionnent à partir d’un microcontrôleur AVR ATmega. La plupart des cartes sont dotées du microcontrôleur 32u4, avec les cartes Mega intégrant l’ATmega 2560 et les cartes Uno/Nano le microcontrôleur ATmega328. Ces cartes Arduino sont conçues pour être utilisées avec le logiciel de programmation IDE Arduino.
